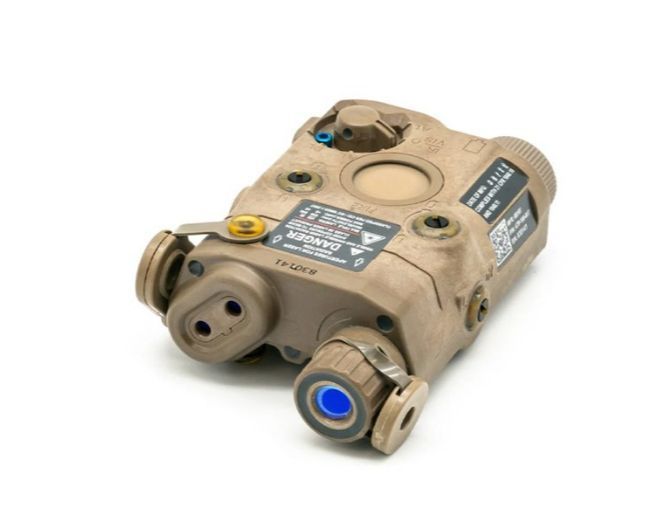

Прилад "AN/PEQ-15", також відомий як ATPIAL (Advanced Target Pointer Illuminator Aiming Light*), є триканальним лазерним цілепокажчиком і призначений для наведення на мету різних видів зброї. Прилад більш функціональний на насичення, при менших габаритах та вазі.
Стандарт кріплення Picatinny (MIL STD 1913). AN/PEQ-15 має два незалежні лазерні цілепоказники: видимий спектр (630-650 нм) та невидимий (інфрачервоний) спектр (830-870 нм) для роботи в різних умовах освітленості. Вказівник «Аспід» створений спеціально для роботи спільно з приладами та прицілами нічного бачення. Точне наведення на ціль у сутінках та вночі.
Третій канал - ближнє ІЧ підсвічування ( 850 ±20 ) нм для роботи на відстані до 400 м.
За ступенем опасности лазерного випромінювання, що генерується, відповідно до стандарту IEC 60825-1:2007 пристрій класифікується наступним чином:
- цілепоказник видимого спектру - клас 3R ;
- Вказівник інфрачервоного спектру - клас 3R;
- ІЧ-освітлювач - клас 3В .
Ключові характеристики:
|
Найменування параметра, |
Значення параметра |
|
1 |
|
|
Довжина хвилі випромінювання, нм: |
|
|
-цілоуказатель видимий |
605-665 |
|
-цілоуказатель ІЧ |
820-850 |
|
-ІЧ-освітлювач |
820-850 |
|
Максимальна вихідна потужність, мВт: |
|
|
-цілоуказатель видимий |
4,0 |
|
-цілоуказатель ІЧ |
0,6-25 |
|
-ІЧ-освітлювач |
30 |
|
Розбіжність випромінювання, мрад (milradian): |
|
|
-цілоуказатель видимий |
0,5 |
|
-цілоуказатель ІЧ |
0,5 |
|
-ІЧ-освітлювач |
1,0÷105 |
|
Розмір плями вказівника*, мм, залежно від дистанції, м |
25мм/50м; 50мм/100м |
|
Режими роботи |
VIS AL, O, P, AL, DL, AH, IH, DH |
|
Діапазон вивіряння, кут. град, не менше |
±1°30′ |
|
Крок вивірки ціловказівника*, мрад |
0,25±0,05 (30мм на дистанції 100м) |
|
Крок вивіряння ІЧ-освітлювача, мрад |
0,5±0,05 (50мм на дистанції 100м) |
|
Точність вивіряння після 1000 пострілів, мрад |
0,5 |
|
Точність вивіряння після 100 операцій переустановки на напрямну, мрад |
0,5 |
|
Посадкове місце на зброї |
напрямна типу «Picatinny rail» |
|
Елемент живлення |
типорозміру 123А (3,0 В) |
|
Струм споживання в режимі максимальної потужності, мА, не більше |
650 |
|
Час роботи від одного елемента живлення в режимі максимальної потужності, не менше |
>6 годин у режимі DH (Dual High |
|
Габаритні розміри |
117×71×40 |
|
Маса без елемента живлення, кг, не більше |
0,212 |
|
Діапазон робочих температур, °С |
від мінус 40 до плюс 60 ° С |
|
Герметичність |
Занурення у воду на глибину 6 м протягом 1 год. |
|
* - значення параметра однаково як для вказівника видимого, так і для вказівника ІЧ |
|
Режими роботи ІЧ освітлювача можна задавати вручну:
|
Режим |
Значення параметра |
|
Програмний режим |
P |
|
Тривалий імпульс |
AL |
|
1 імпульс за секунду |
DL |
|
2 імпульси в секунду |
AH* |
|
4 імпульси за секунду |
IH* |
|
8 імпульсів за секунду |
DH* |
